工业企业能源监测管理系统方案

ERS 工业企业能耗抄表系统是用于考核电费支出、电能计量统计分析的智能化管理系统。它以全自动的抄表方式取代了传统的人工抄表方式，解决了人工抄表效率低，及人工抄表无法抄读出电表内部小时段分项数据的问题。和同类抄表系统相比,完全是建立在网络普及应用、物联网技术成熟的环境 基础上，运用***云台系统架构，使系统具备远程调试、远程维护以及与外部第三方软件的数据交互功能。

该系统采用***网络数据传输技术 ，对工业企业的电能计量的使用状况进行实时采集和分类、分项统计，使大分部电能数据可以按小时、天、月为单位进行分类数据展示。为改善用电提供详细的数据支持。使用电管理更高效。

1 系统功能

• ☆ 定额考虑

• ☆ 考核单据打印

• ☆ 日数据统计

• ☆ 月数据统计

• ☆ 随抄管理

• ☆ 小时电量数据

• ☆ 小时实时数据

• ☆ 小时有功功率

• ☆ 小时功率因数

• ☆ 每日有功无功数据

• ☆ 每月有功无功数据

2 系统组成

系统由智能电表、集中器和能耗监测管理软件组成。

以下图为例，带您快速了解本产品架构：

3 系统工作原理

各个计量表的数据通过RS-485接口汇总所对应的集中器。
集中器按照管理中心下发的抄表任务自动向各个计量表抄取各种数据信息。集中器保存相应的各计量表的小时、日、月数据，由管理中心集中处理。
系统工作原理：
系统设计了自动搜寻计量表与抄表设备的功能，计量表和抄表设备即装即用、施工快捷、非常方便。计量表和抄表设备安装完毕后，管理中心向抄表设备传送工作程式，无需人工干预，抄表设备便能自动搜寻计量表电子标签码（表号）并自动存储，利用网络即可完成系统的调试工作。

4 通信链路

系统数据通信由下行采集层和上行传送层两个层次组成。

4.1上层通信层

上行通信是由集中器与管理中心服务器之间通信。该层通信的主要特点是数据量较大，传输距离不受限制。如图二所示,上行通信经常采用的方式有以太网、GPRS无线通讯方式。

（a）以太网通信方式

如下图所示，集中器在有网线的地方，该网线只要可以上网,都可采用此方式，无需网络月租费，但需要铺设以太网线到达集中器。

(b) GPRS通信方式

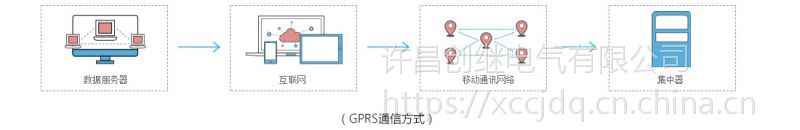

如下图所示，管理中心服务器与集中器利用GPRS无线移动网络实现远程数据通信，集中器内置GPRS网络模块，采用实时在线工作模式，数据传输速度快，无需网络维护，十分之便。
注：采用GPRS通迅方式各集中器需要配置一张开通GPRS包月套餐业务的中国移动手机卡。

4.2下行通信

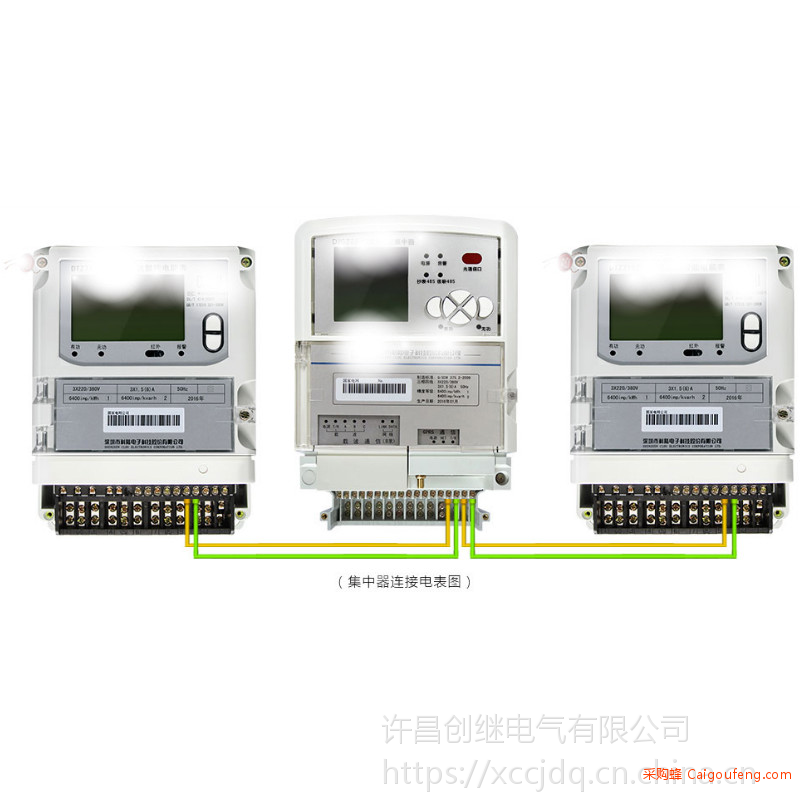

下行通信是指集中器通过RS-485接口与电能表之间的通信。如下图.

数据采集设备

数据通迅设备采用科陆集中器或其它***公司入围品牌，它适用于具有RS-485接口的计量表的数据采集，如RS-485电能表。

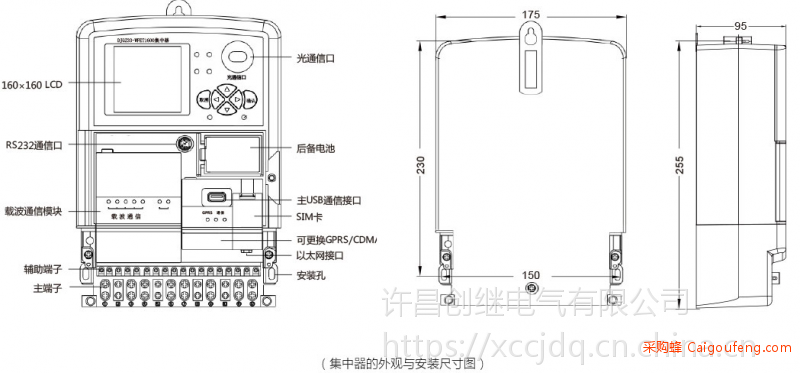

1 集中器外观与接线

2 以太网上行方式

3 GPRS上行方式

4 集中器接线图
